Die Anordnung des Bauelemente auf der Steckplatine für das T1-Monitoring ist in Abbildung 1 zu sehen. Der Schaltplan für das T1-Monitoring ist in Abbildung 2 dargestellt.

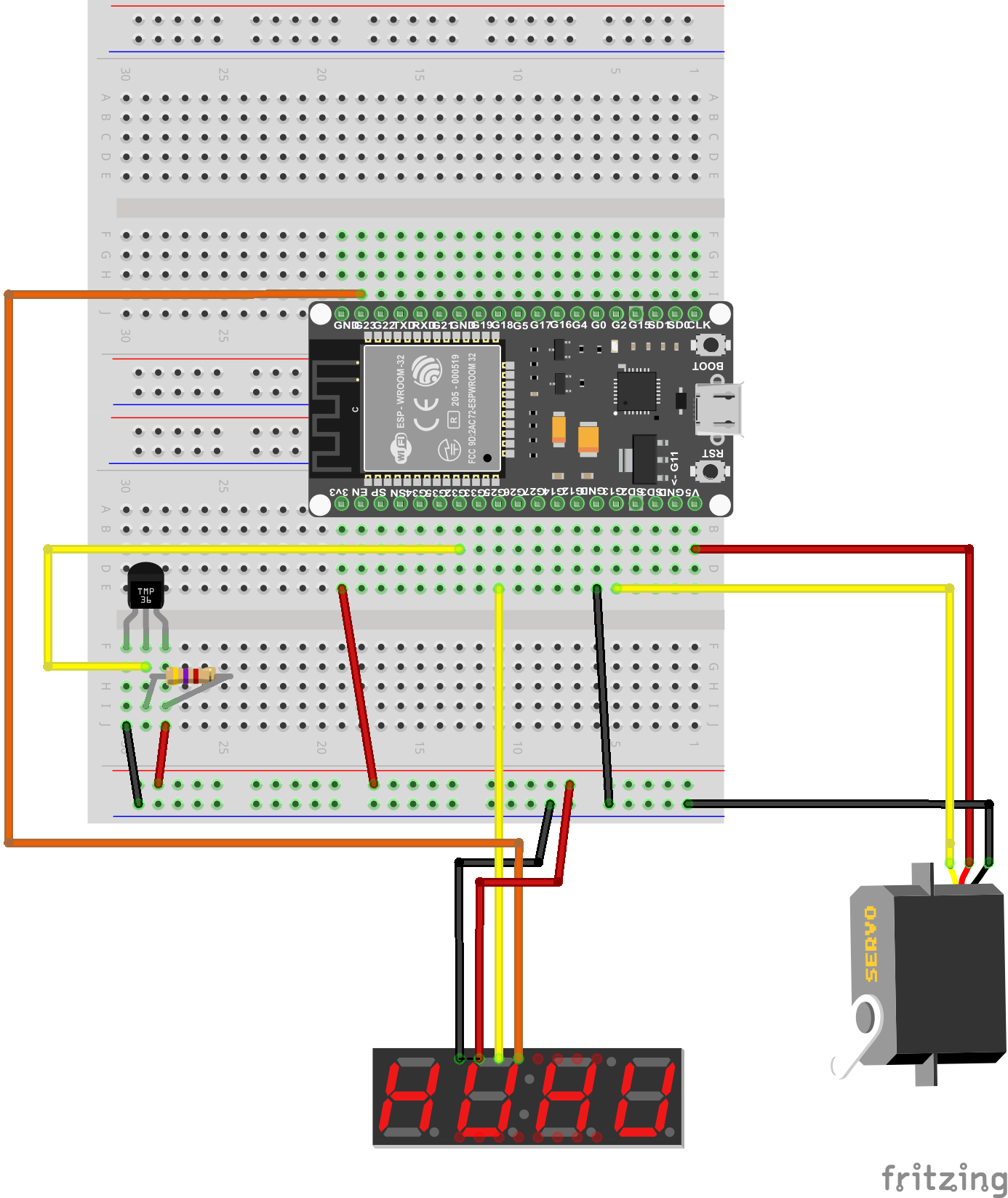

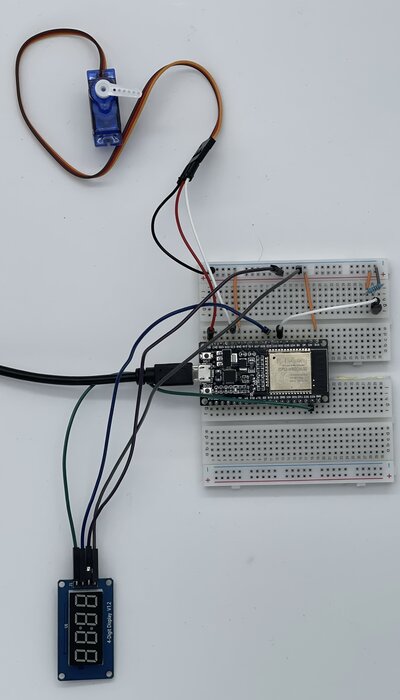

Abbildung 1: Anordnung der Bauelemente für T1-Monitoring

Abbildung 1: Anordnung der Bauelemente für T1-Monitoring

Quelle: BBS 2 Wolfsburg

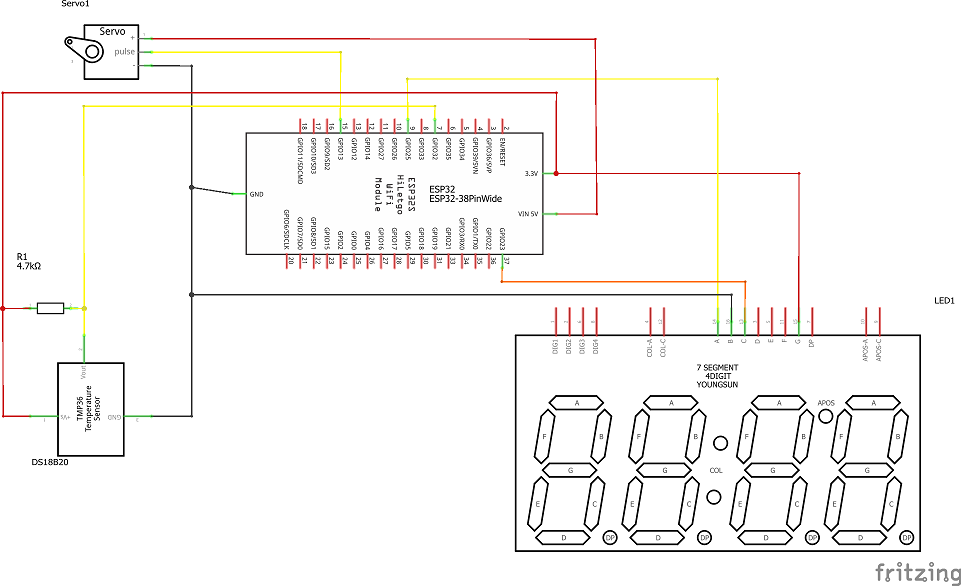

Abbildung 2: Schaltplan für T1-Monitoring

Abbildung 2: Schaltplan für T1-Monitoring
Quelle: BBS 2 Wolfsburg

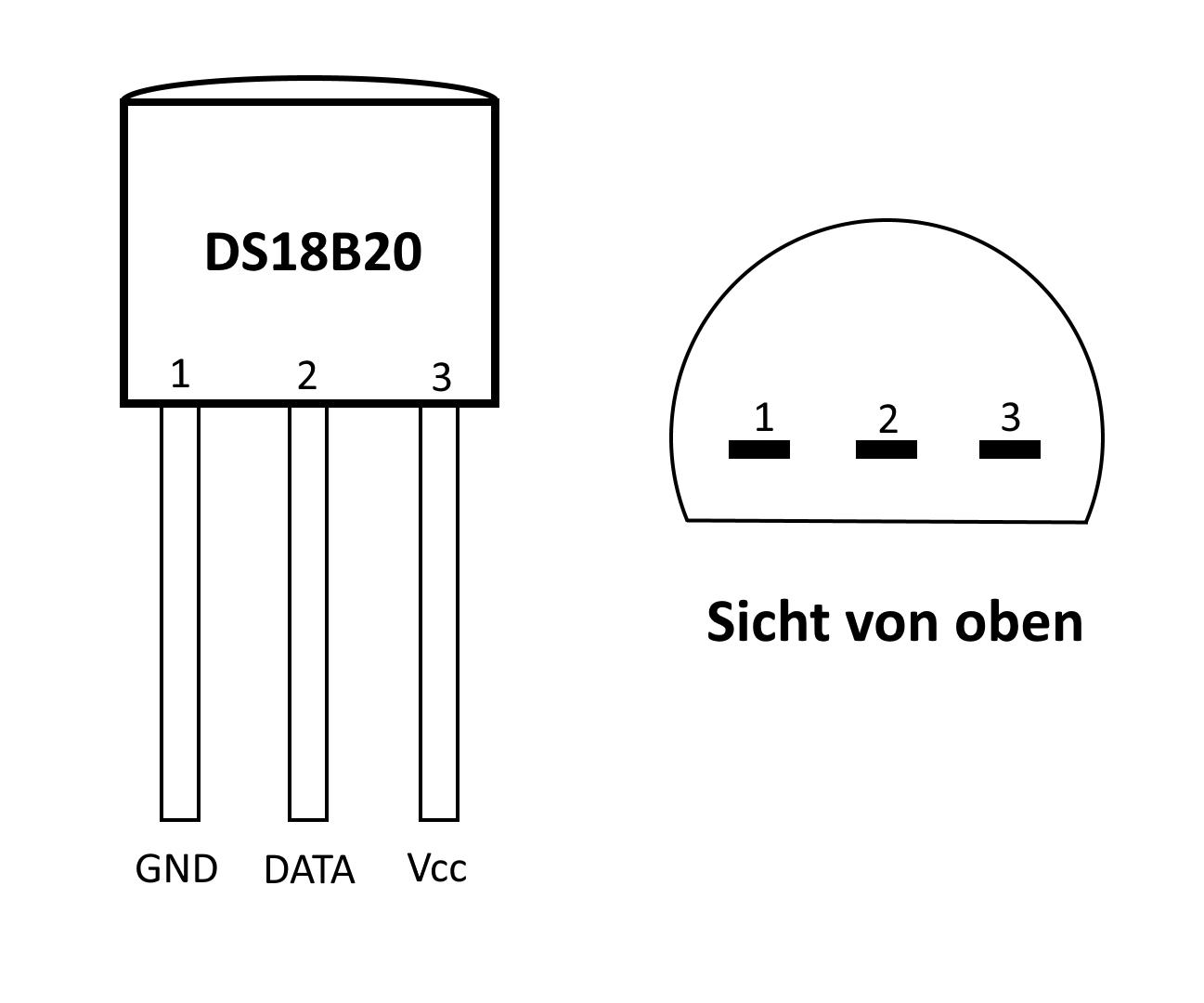

DS18B20 Temperatur Sensor Anschlüsse

Abbildung 3: Anschlüsse des DS18B20 Temperatur Sensors
Quelle: BBS 2 Wolfsburg

Leiterfarben:

  • Versorgungsspannung: rot
  • Masse: schwarz
  • Datenleitung: gelb
  • Taktleitung: orange

Das Display und der Sensor werden mit 3,3 V versorgt. Der Servomotor benötigt eine Versorgungsspannung von 5 V.

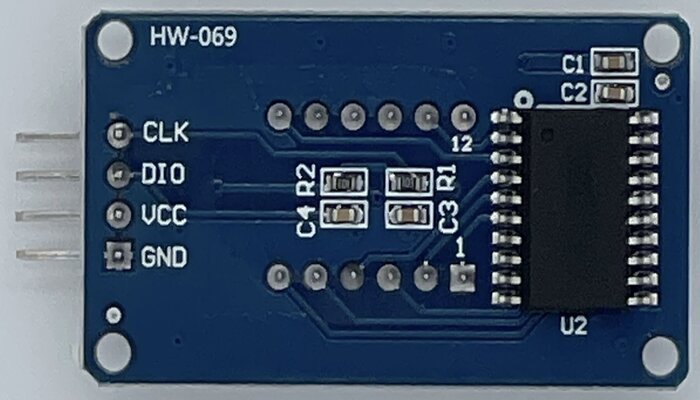

Anschluss von Daten- und Taktleitungen:

  • Daten Temperatursensor: Pin 32
  • Daten Display: Pin 25
  • Takt Display: Pin 23
  • PWM Servomotor: Pin 13

Zuletzt wird für den digitalen Temperatursensor noch ein Pullup-Widerstand von ungefähr 5 kΩ benötigt, um einen korrekten logischen Pegel zu garantieren.

Für die Schaltplan-Datei in Fritzing konnten bei dem Display leider nicht die richtigen Anschlüsse und Anschlussbezeichnung verwendet werden. Auf folgender Website findet man ein Tutorial, um die europäische Darstellung der Widerstände in Fritzing nutzen zu können http://coole-basteleien.de/fritzing.
