Was ist ein passiver Summer?

Ein passiver Summer, auch Lautsprecher genannt, besitzt im Gegensatz zum aktiven Summer keine interne Elektronik. Die Frequenz, also der Ton, wird hier vom Ausgang des Mikrocontrollers festgelegt. Somit können mehrere Töne und ganze Melodien erzeugt werden.

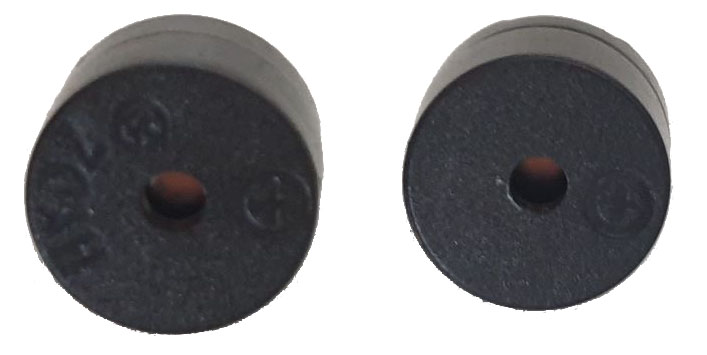

Zu sehen ist die Vorderseite des passiven Lautsprechers

Abbildung: Passiver Lautsprecher von oben
Quelle: BBS 2 Wolfsburg

Anschluss des passiven Summers

Der passive Summer besitzt zwei Anschlüsse. Der eine ist mit einem Plus auf der Oberseite gekennzeichnet und wird an einen Pin des Mikrocontrollers angeschlossen. Über diesen Pin wird die Frequenz mithilfe eines geschriebenen Programmes variiert. Der andere Anschluss muss an einen GND-Pin angeschlossen werden.

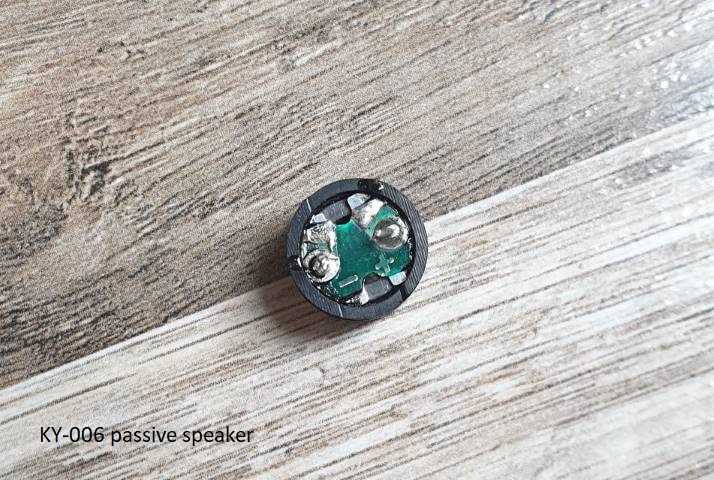

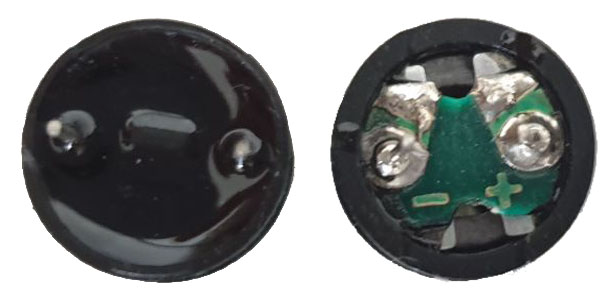

Zu sehen ist die Rückseite des passiven Lautsprechers

Abbildung: Passiver Lautsprecher von unten
Quelle: BBS 2 Wolfsburg


Noten-/ Frequenztabelle
Ton Hertz Ton Hertz Ton Hertz Ton Hertz Ton Hertz
''A 27,5 C 65,41 c' 261,63 c''' 1.046,50 c''''' 4.186,01
''B 29,14 Des 69,3 des' 277,18 des''' 1.108,73
''H 30,87 D 73,42 d' 293,66 d''' 1.174,66
'C 32,7 Es 77,78 es' 311,13 es''' 1.244,51
'Des 34,65 E 82,41 e' 329,63 e''' 1.318,51
'D 36,71 F 87,31 f' 349,23 f''' 1.396,91
'Es 38,89 Ges 92,5 ges' 369,99 ges''' 1.479,98
'E 41,2 G 98 g' 392 g''' 1.567,98
'F 43,65 As 103,83 as' 415,3 as''' 1.661,22
'Ges 46,25 A 110 a' 440 a''' 1.760,00
'G 49 B 116,54 b' 466,16 b''' 1.864,66
'As 51,91 H 123,47 h' 493,88 h''' 1.975,53
'A 55 c 130,81 c'' 523,25 c'''' 2.093,00
'B 58,27 des 138,59 des'' 554,37 des'''' 2.217,46
'H 61,74 d 146,83 d'' 587,33 d'''' 2.349,32
    es 155,56 es'' 622,25 es'''' 2.489,02
    e 164,81 e'' 659,26 e'''' 2.637,02
    f 174,61 f'' 698,46 f'''' 2.793,83
    ges 185 ges'' 739,99 ges'''' 2.959,96
    g 196 g'' 783,99 g'''' 3.135,96
    as 207,65 as'' 830,61 as'''' 3.322,44
    a 220 a'' 880 a'''' 3.520,00
    b 233,08 b'' 932,33 b'''' 3.729,31
    h 246,94 h'' 987,77 h'''' 3.951,07
