Aktiver Summer

Was ist ein aktiver Summer?

Ein aktiver Summer besitzt eine interne Elektronik, die einen Oszillator enthält. Ein Oszillator ist ein selbstständiger Schwingungserzeuger. Durch Rückkoppeln seines Ausganges an den Eingang kann aus fast jedem anliegenden Signal eine Schwingung erzeugt werden. Bei dem aktiven Summer wird eine Spannung von 3,3 V oder auch 5 V angelegt, welche z.B. über einen Pin eines Mikrocontrollers erhalten werden kann. Die anliegende Gleichspannung wird anschließend von dem internen Oszillator zu einer Schwingung am Ausgang umgewandelt, sodass eine hörbare Frequenz entsteht. Mit dieser Art von Akustikmeldern kann nur eine Frequenz und damit ein bestimmter Ton erzeugt werden.

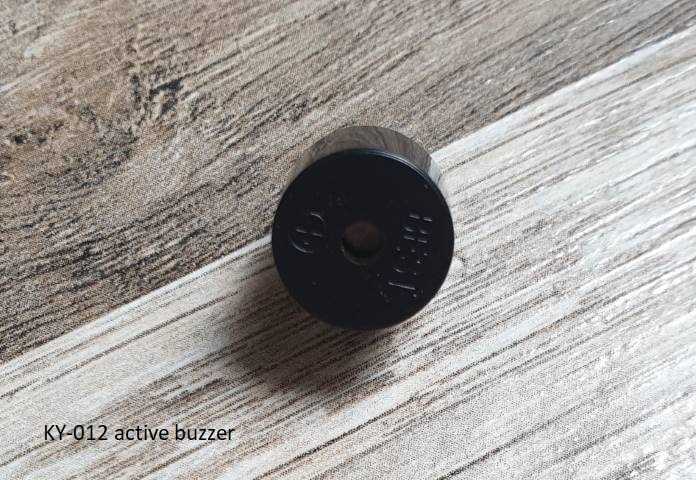

_{Abbildung: Aktiver Summer von oben}
^{Quelle: BBS 2 Wolfsburg}

Anschluss des aktiven Summers

Der aktive Summer besitzt zwei Anschlüsse. Der eine ist mit einem Plus auf der Oberseite gekennzeichnet und wird an einen Ausgang des Mikrocontrollers angeschlossen, der ein Spannung von 3,3 VDC liefert. Der andere Anschluss muss an einen GND-Pin angeschlossen werden.

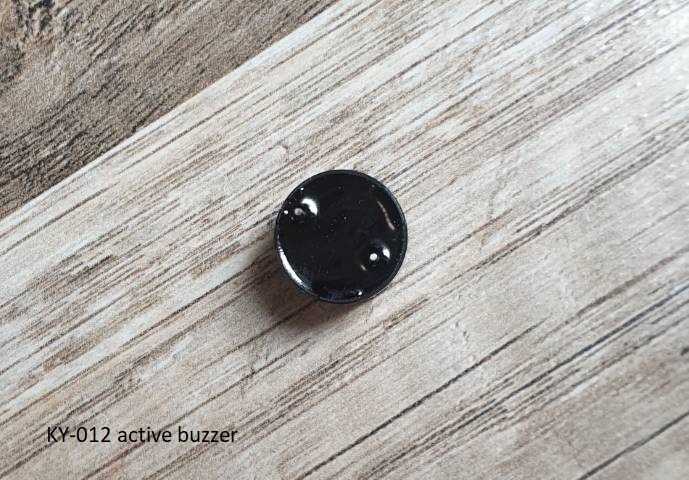

_{Abbildung: Aktiver Summer von unten}
^{Quelle: BBS 2 Wolfsburg}
