Vier LEDs in Parallelschaltung

In diesem Kapitel werden die letzten Schritte hin zur Beleuchtung des T1 erarbeitet. Genauso, wie ein Auto vorne weißes Scheinwerferlicht und hinten rotes Rücklicht hat, verwenden wir in diesem Kapitel 2 weiße LED und 2 rote LED.

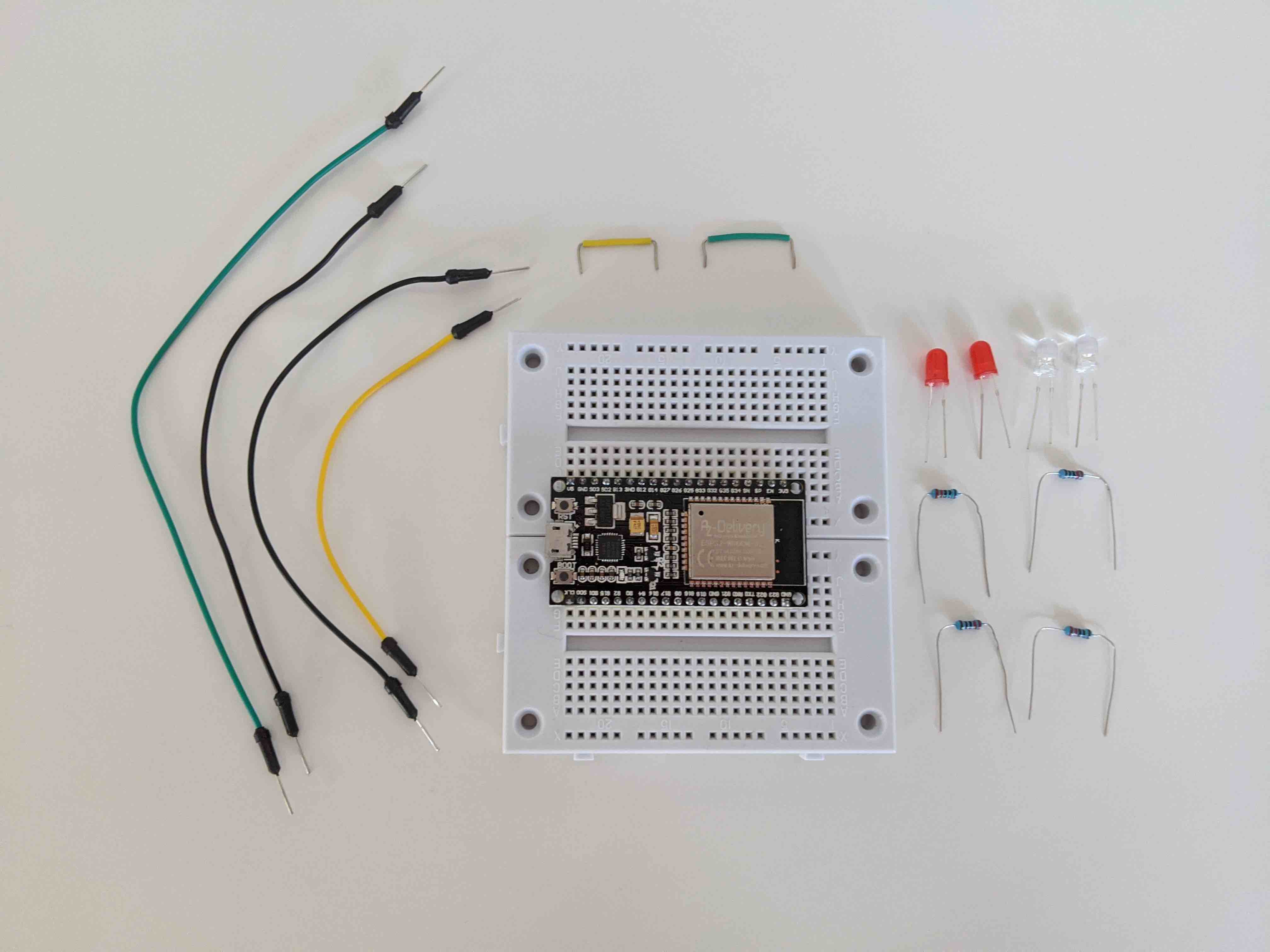

_{Abbildung: Bild von benötigtem Material
Quelle: BBS2 Wolfsburg}

Zum Aufbau der Schaltung wird Folgendes benötigt:

• 2 weiße LED
• 2 rote LED
• insgesamt 4 mal 220 Ω Widerstand
• einige Leitungen und Jump Wire

Der 10 kΩ Widerstand und der Taster werden ab hier nicht mehr benötigt.

In dieser Schaltung werden je zwei LEDs parallel an einen Pin gelegt. Hierfür verwendet wir die Pins 16 und 17.

Schaltplan:

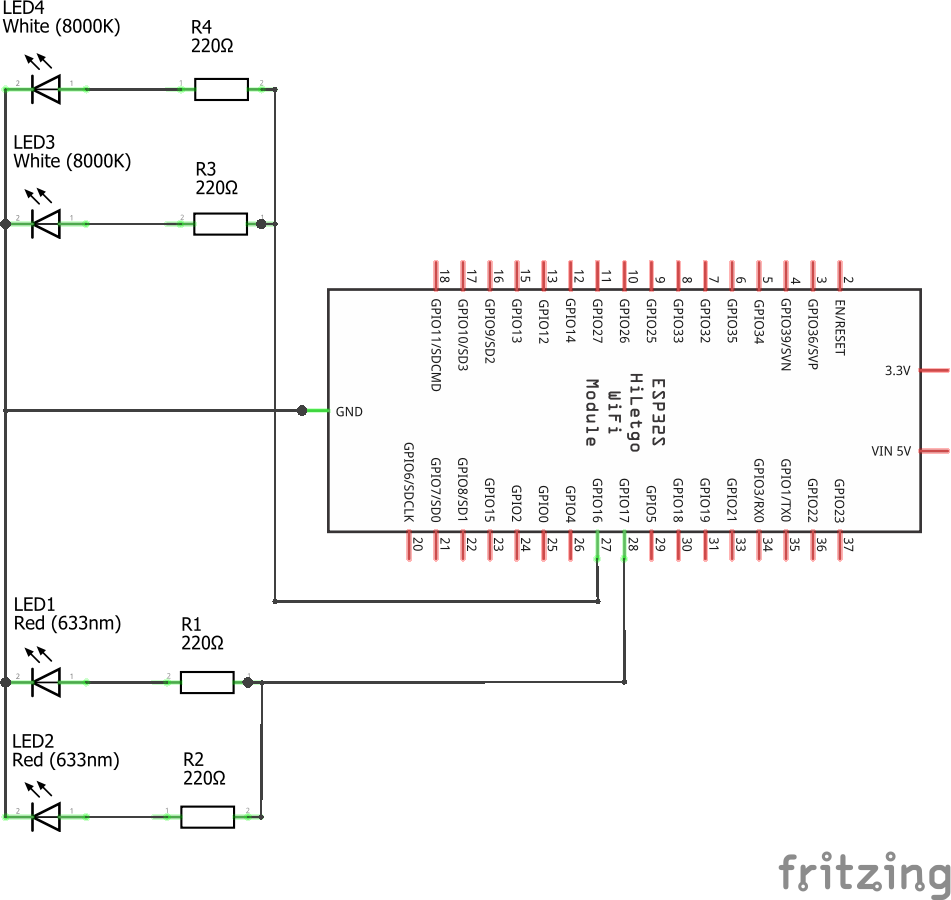

_{Abbildung: Schaltplan - Vier LEDs in Parallelschaltung
Quelle: BBS 2 Wolfsburg}

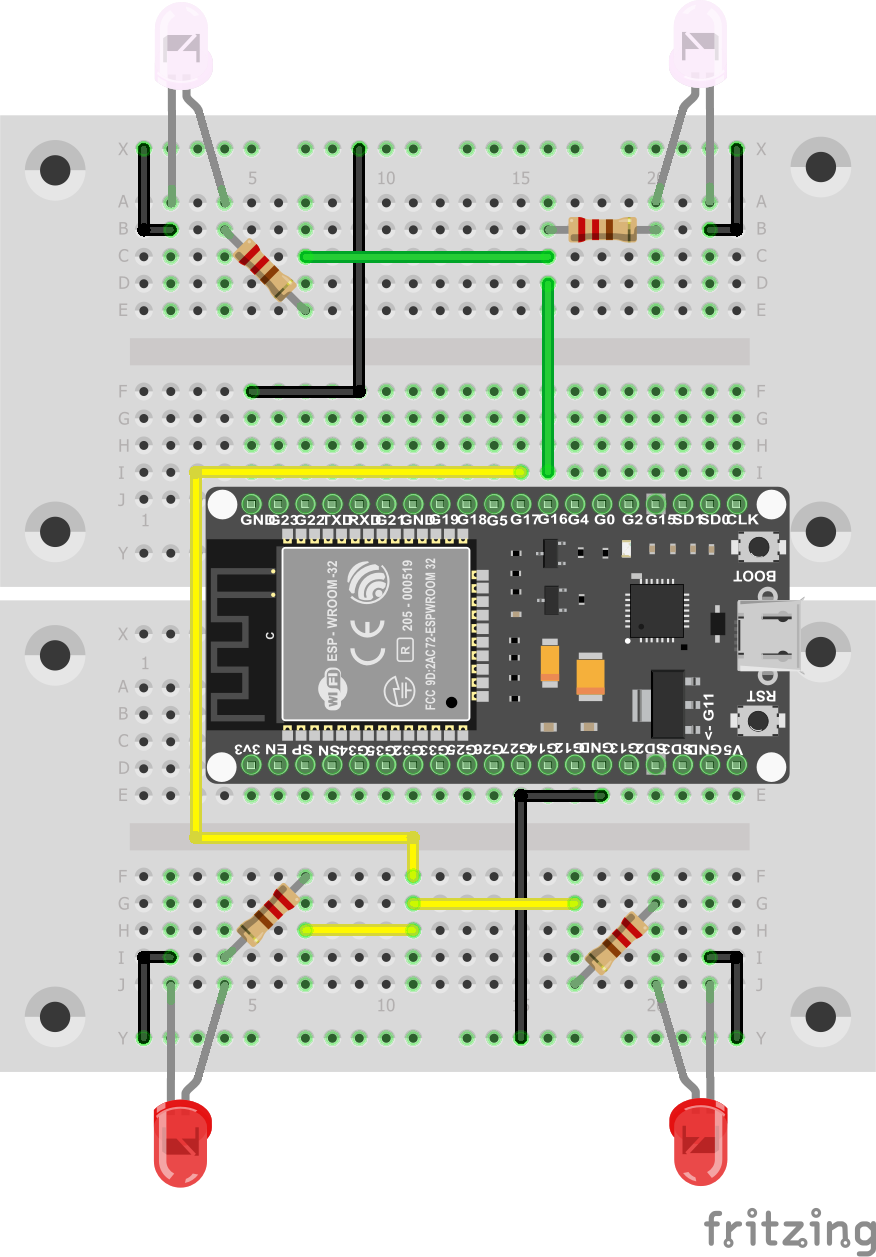

Die aufgebaute Schaltung sollte wie folgt aussehen:

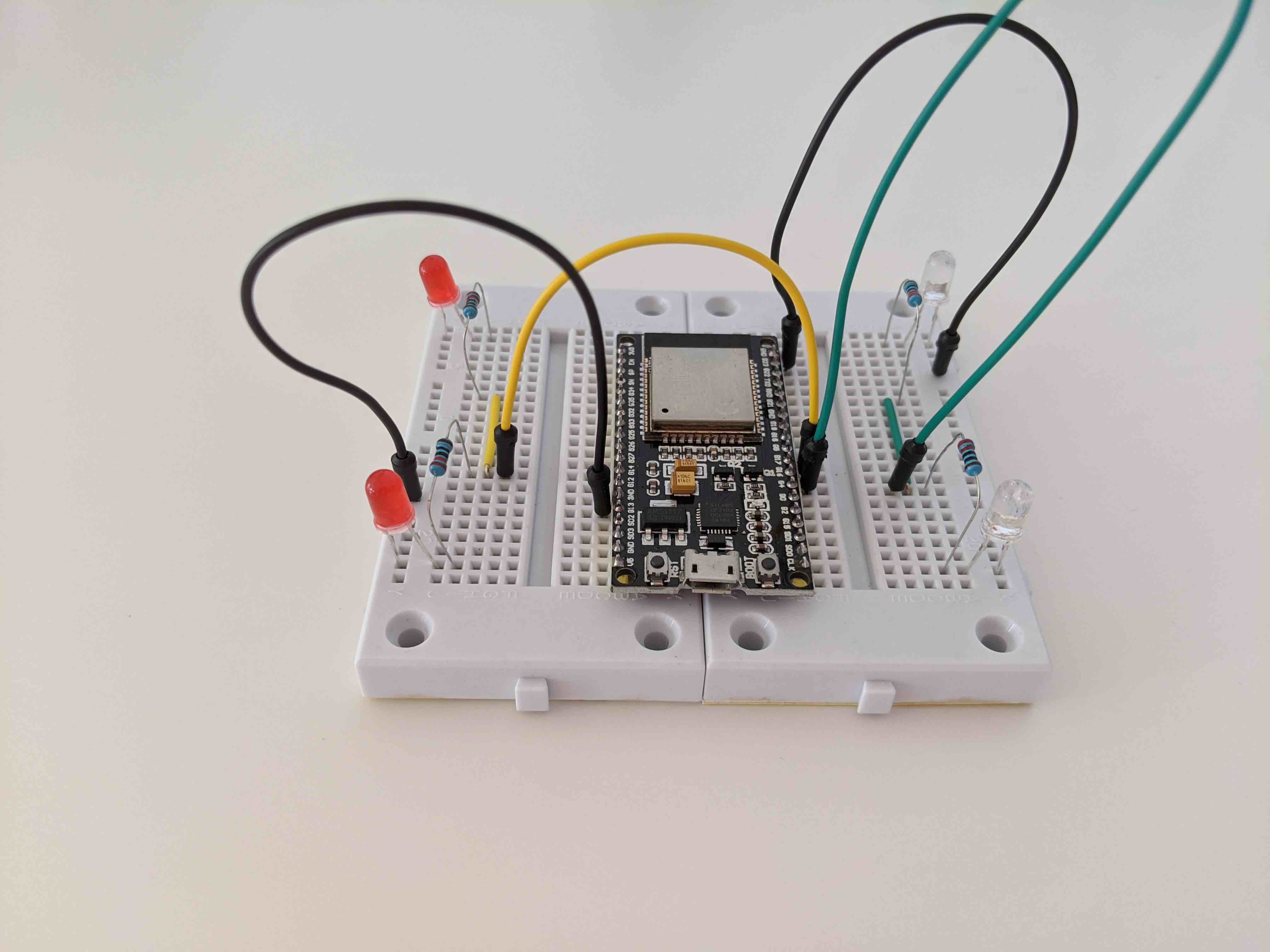

_{Abbildung: Aufbau der Erweiterung mit vier LEDs
Quelle: BBS2 Wolfsburg}

Nun sollen die LEDs gemäß der folgenden Aufgabenstellung programmiert werden.

Aufgabe:

Die beiden Scheinwerfer und die beiden Rücklichter sollen über einen eigenen Pin ansprechbar sein.
Die Programmierung soll es ermöglichen, die Lampen anzuschalten, sobald das Fahrzeug startet oder z.B. ein Signal an einem Eingang anliegt.

Mit einer fehlerfreien Programmierung sollten alle vier LEDs wie folgt leuchten, wenn am Eingang ein Signal anliegt:

_{Video: Anschaltung von vier LEDs
Quelle: BBS2 Wolfsburg}
