Zweite LED in Parallelschaltung
Um einen Pin zu sparen, kann es sinnvoll sein, LEDs parallel zu schalten. Dabei muss die maximale Stromstärke der Pins des ESP32 beachtet werden:
Diese beträgt 12 mA = 0,012 A.
Bei der Parallelschaltung wird ein Pin gespart, jedoch können nun auch nur noch beide LEDs gleichzeitig angesprochen werden.
Die LEDs sind für bis zu 30 mA bei 5 V ausgelegt. Die Stromstärke durch die LEDs hängt von der anliegenden Spannung und dem zwischengeschalteten Vorwiderstand ab.
Zusätzlich benötigtes Material:
- weitere Leitungen
Aufbau

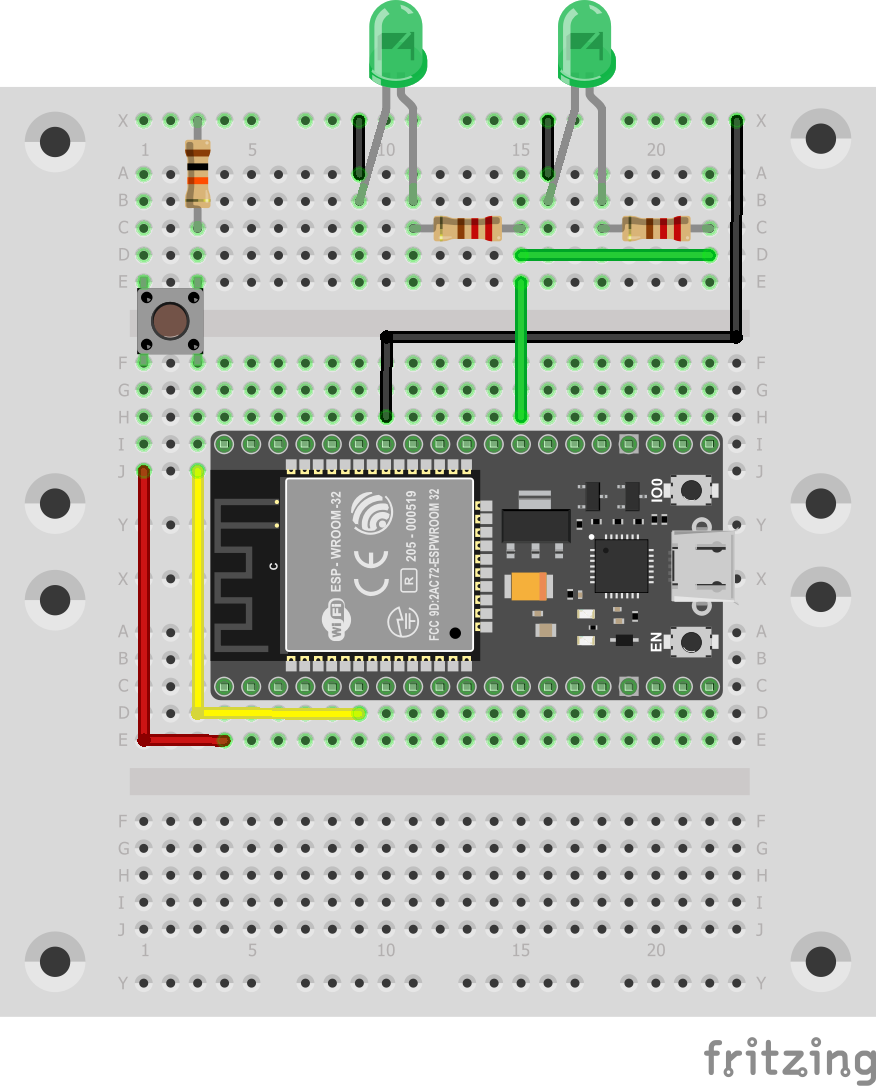

Abbildung: Zweite LED in Parallelschaltung - Steckplatine
Quelle: BBS2 Wolfsburg
Schaltplan

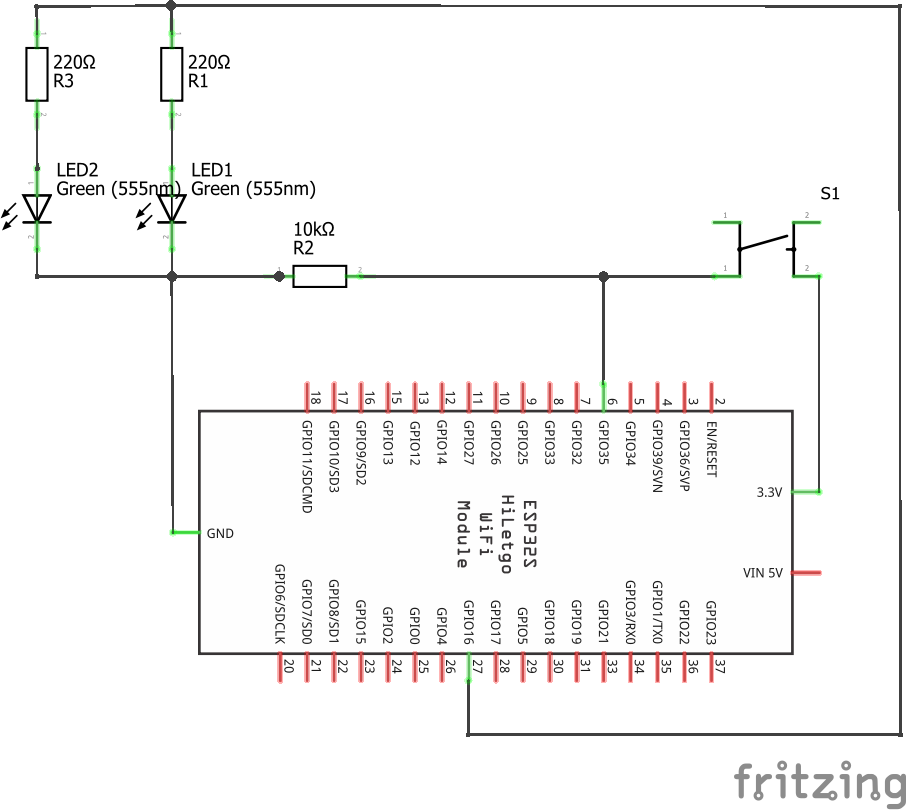

Abbildung: Zweite LED in Parallelschaltung Schaltplan
Quelle: BBS2 Wolfsburg
Die aufgebaute Schaltung sollte wie folgt aussehen:

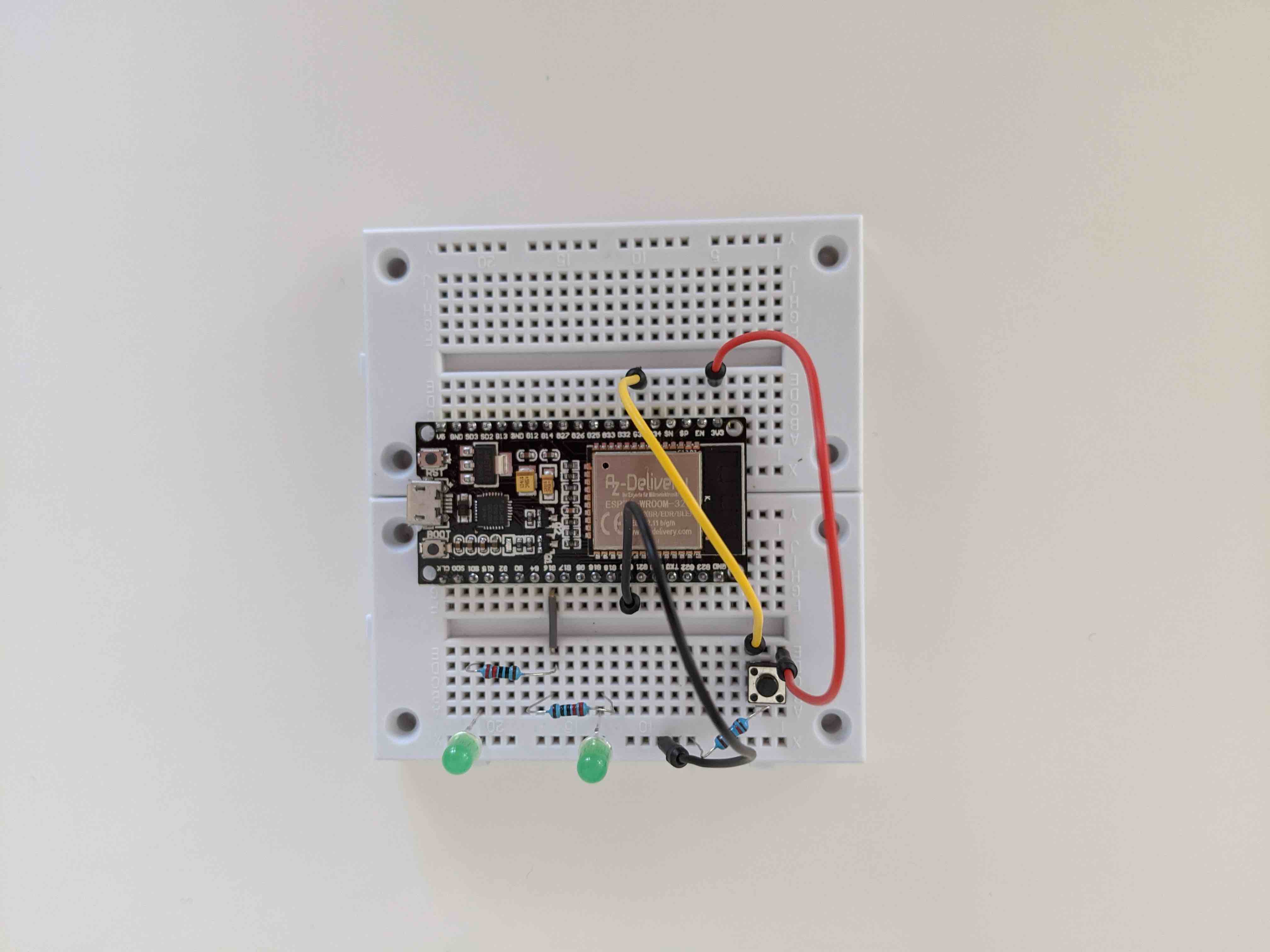

Abbildung: Zweite LED in Parallelschaltung Aufbau
Quelle: BBS2 Wolfsburg
Aufgabe:
- Die lange Seite der LED2 an 220 Ω Widerstand anschließen(via Kabel/Jump Wire)
- Den 220 Ω Widerstand mit Pin16 verbinden (via Kabel/Jump Wire)
- Die kurze Seite der LED2 an GND anschließen (Kabel/Jump Wire)
- Den Programmcode mit den vorhandenen Kompetenzen eigenständig anpassen. Beide LEDs sollen mit der bisher verwendeten Selbsthaltung über Pin 16 angesprochen werden.
Mit einer fehlerfreien Programmierung sollten die beiden LEDs bei Betätigung des Tasters wie folgt leuchten:
Video: Selbsthaltung von zwei parallelen LEDs
Quelle: BBS2 Wolfsburg
