1. Verdrahtung:

Für die Verdrahtung der Bauteile wird eine Steckplatine verwendet. Auf die Platine wird der Mikrocontroller aufgesteckt. Dabei muss beachtet werden, dass alle Pins des Mikrocontrollers durch Steckleitungen erreichbar sind. Falls die Steckplatine dafür zu klein ist, können zwei Steckplatinen verwendet werden.

An einer freien Stelle der Platine wird nun die LED platziert. Je nach Typ der LED muss ein entsprechender Vorwiderstand gesteckt werden. Dabei muss beachtet werden, dass der Datenpin des Mikrocontrollers eine Spannung von 3,3 V ausgibt. Die Reihenschaltung aus Vorwiderstand und LED soll mit dem Pin "G5" verbunden werden.

In dem Kurs T1-Sound haben Sie bereits den Lautsprecher in Ihrem T1 integriert. Dieser kann hier unverändert verwendet werden.

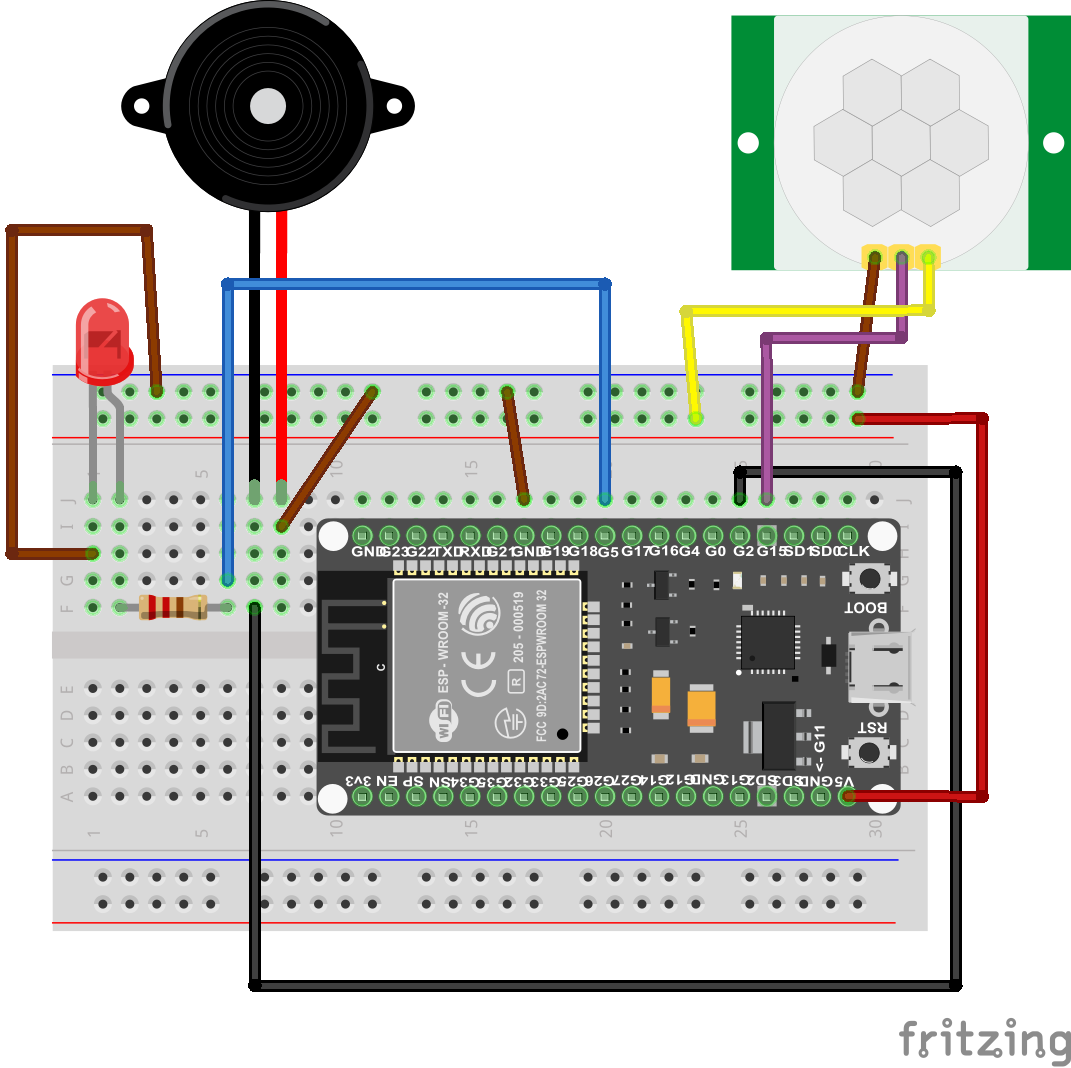

 Abbildung: Fritzing-Anordnung Bewegungsmelder mit Alarmausgabe

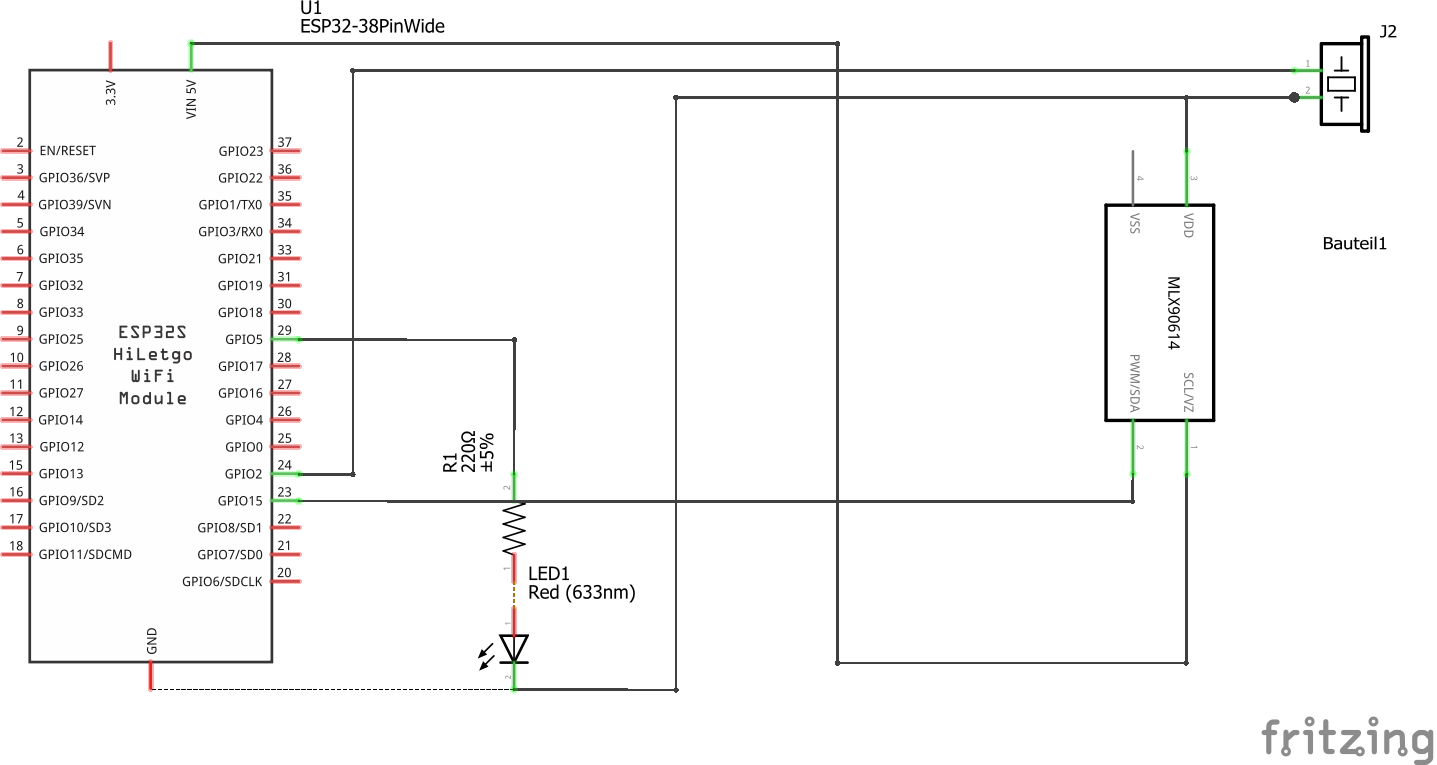

Abbildung: Fritzing-Schaltplan Bewegungsmelder mit Alarmausgabe


Der Infrarotsensor wird mit dem ESP32 über den VCC sowie den GND Anschluss verbunden. Der Datenpin soll auf den digitalen Pin "G15" des Mikrocontrollers gelegt werden. Die Anschlüsse sind dem Bild zu entnehmen.

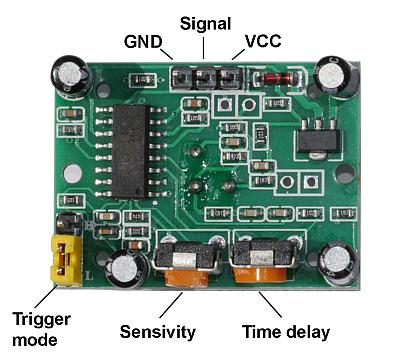

 Unterseite IR-Sesnor
Abbildung: Unterseite Infrarotsensor, Quelle: BBS 2 Wolfsburg



2. Steckplatine

Die Steckplatine verfügt auf der Unterseite über eine doppelseitige Klebefläche, sodass die Platine zusammen mit den Bauteilen am Unterboden des T1 angeklebt werden kann.

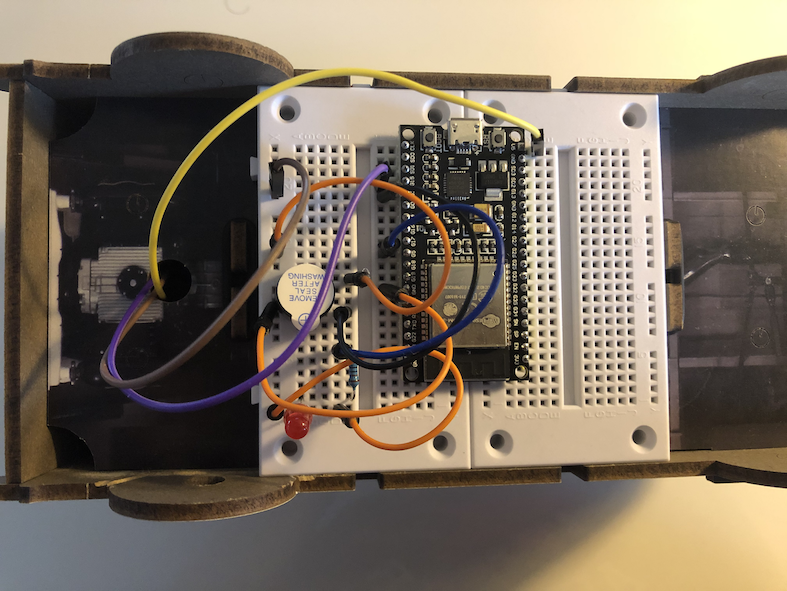

 Abbildung: Steckplatine am Unterboden des T1


3. Infrarotsensor



Der Infrarotsensor soll auf dem Dach des T1 montiert werden. Dazu wird eine Sensorhalterung benötigt, die mit 3D-Druck erstellt wird. Die Datei für den Druck finden Sie unter "Sensorhalterung". Wenn die Halterung fertig gedruckt ist, kann diese auf dem Dach des T1 und der Sensor auf die Halterung gesteckt werden.

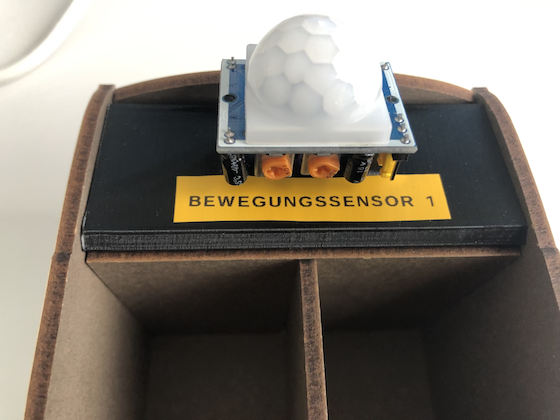

Abbildung: Montage des Bewegungsmelders auf dem Dach des T1
