Piezo Summer

Was ist ein Piezo Summer?

Bei einem Piezo Summer wird der Piezo Effekt ausgenutzt. Dazu besitzt solch ein Summer intern einen kleinen Lautsprecher, der aus einer Metallscheibe und einer aufgeklebten Keramikscheibe besteht. Diese Keramikscheibe dient als Piezokristall. Auf der Scheibe sind zwei kleine metallische Flächen aufgebracht, die als Stromleiter fungieren. Dadurch kann eine Spannung an die Keramikscheibe angelegt werden. Infolgedessen verbiegt sich die Scheibe etwas und in Kombination mit der Metallscheibe, die hier wie eine Membran wirkt, erzeugt sie Schallschwingungen in der Luft.

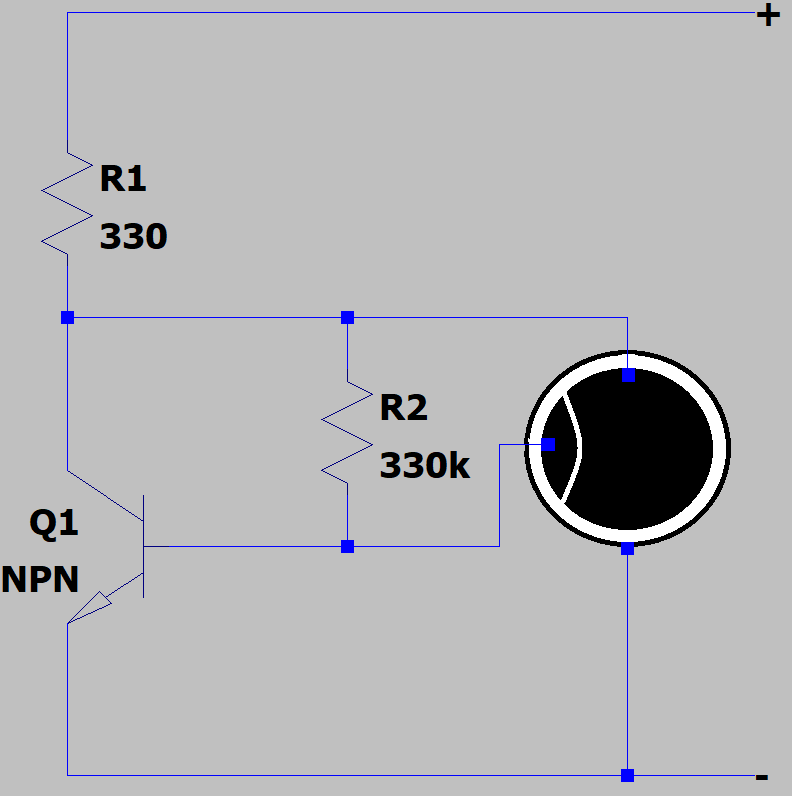

_{Abbildung: Piezo Summer Schaltplan}
^{Quelle: BBS 2 Wolfsburg}

Über die interne Schaltung aus Transistor und Widerständen werden die Schwingungen verstärkt und wieder über die Kombination aus beiden Scheiben an die Umwelt abgegeben. Somit entsteht ein Dauerpiepston.
