Im vorherigen Abschnitt wurde die wichtigsten Informationen über den SPI Bus  zusammengestellt. Diese Schnittstelle wird nun verwendet.

Der RFID-RC522 wird wie folgt mit dem ESP32 verbunden:

Abbildung 1: Steckbrett
Abbildung 1: Steckbrett
Quelle: BBS2 Wolfsburg

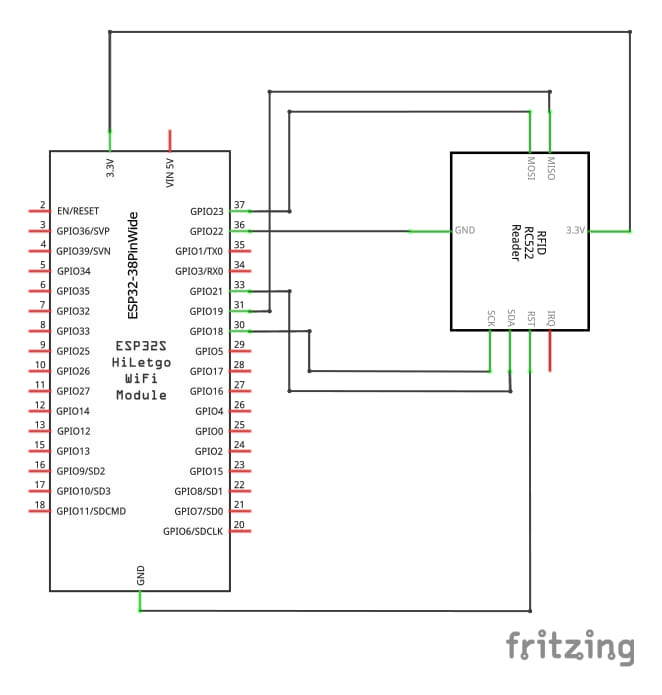

 Schaltplan RFID-RC522
Abbildung 2: Schaltplan
Quelle: BBS2 Wolfsburg

Hier ist noch einmal die Pinzuweisung tabellarisch dargestellt.
Pinzuweisung
      ESP32        RFID-RC522
3V3 VCC
GND GND
GPIO18 SCK
GPIO19 MISO
GPIO21 SDA
GPIO22 RST
GPIO23 MOSI
