Ist die Schaltung von Abschnitt 7 realisiert, so kann man nun den T1 aufbauen.

Wenn der T1 fertig aufgebaut ist, können die LEDs mithilfe der Dupont-Kabel als Rücklichter und als Frontscheinwerfer in das Auto eingebaut werden. Dabei ist zu beachten, dass die LED- Anschlüsse geknickt und doppelt genommen werden müssen, da sonst das Kabel nicht richtig hält.

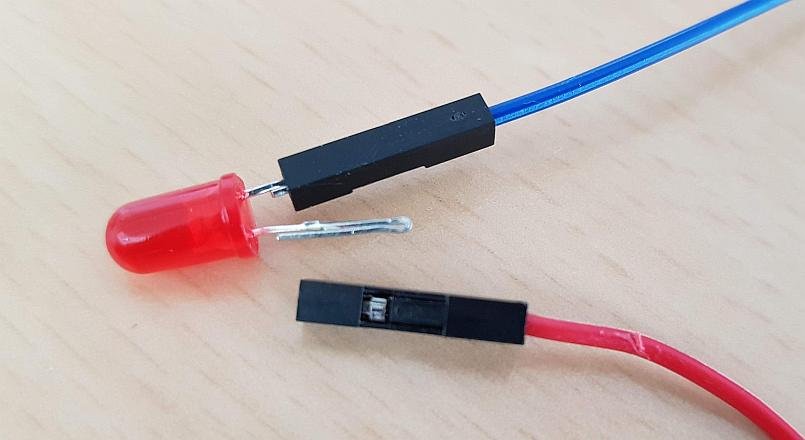

Abbildung: LED - Anschluss an das Dupont-Kabel
Quelle: BBS 2 Wolfsburg



Des Weiteren ist zu beachten , dass die LEDs von hinten in die vorgegebene Öffnung im T1 gesetzt werden.

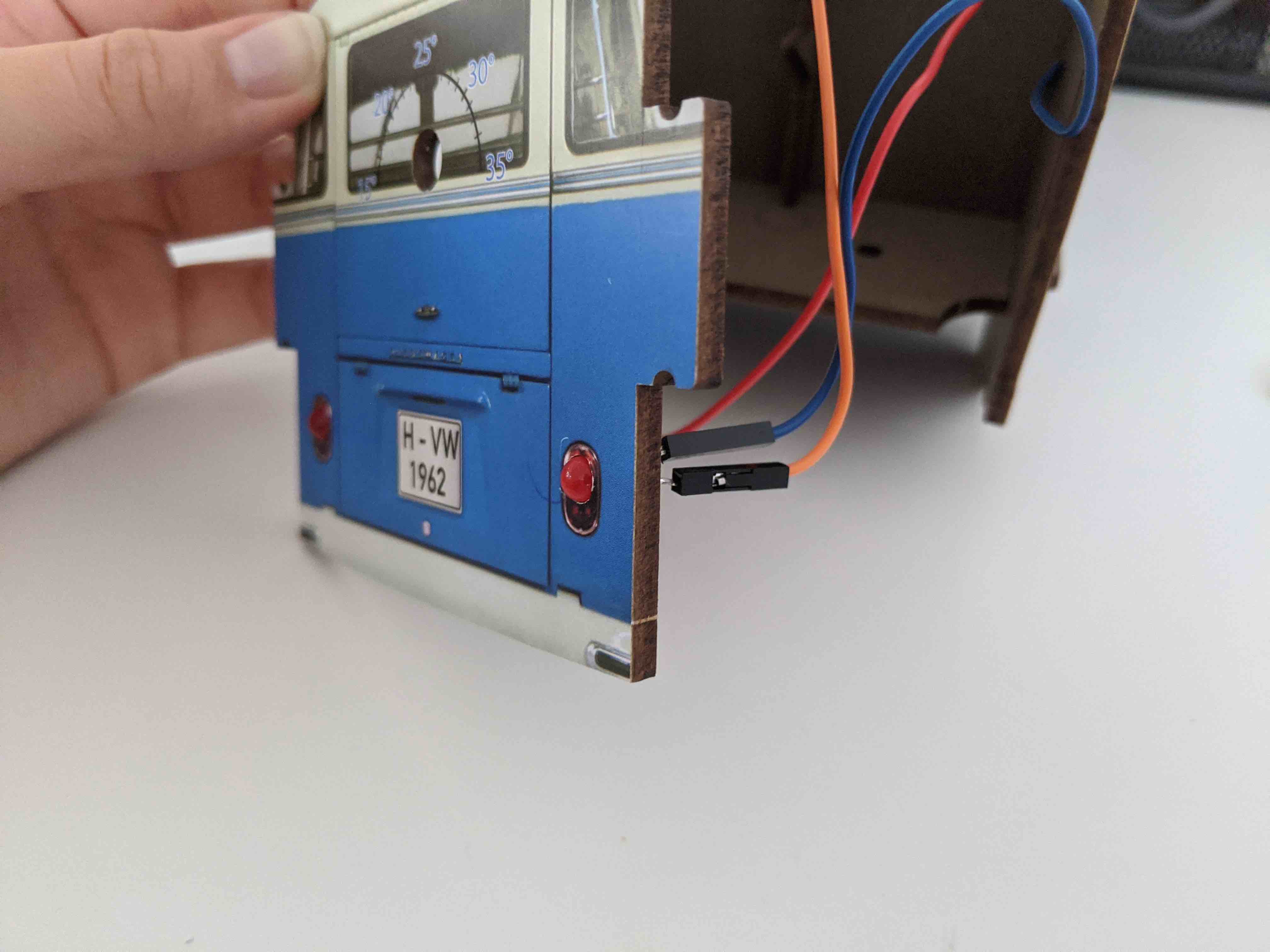

LEDs im T1

Abbildung: Rückleuchten im T1
Quelle: BBS2 Wolfsburg



Der T1 müsste nach vollständigem Aufbau wie folgt aussehen:




Video: T1 Xplorer mit Scheinwerfern und Rückleuchten
Quelle: BBS2 Wolfsburg



Herzlichen Glückwunsch! Das erste Projekt "T1 - Lighting" ist erfolgreich gemeistert.
